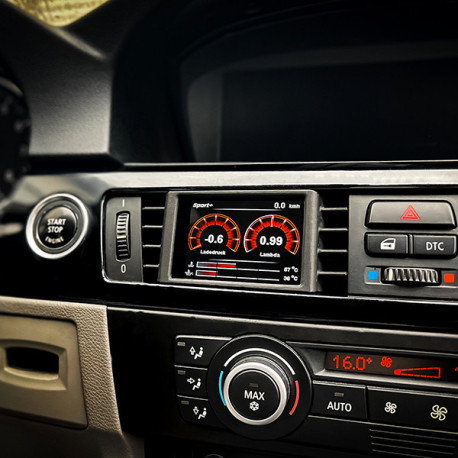

Display CANcheked BMW 3-series E90/E91/E92/E93 LHD MFD28 Gen2

MFD28 Gen2 îți transformă aerisirea într-un afișaj inteligent cu funcții pe care nu vrei să le ratezi. Ecranele noastre sunt proiectate astfel încât să poată fi instalate de oricine. Pentru majoritatea display-urilor există instrucțiuni de instalare ilustrate, astfel încât să vă puteți instala singur afișajul fără a fi nevoie de vreun atelier.

• Integrare perfectă: Luneta specifică vehiculului permite în continuare fluxul de aer pe lângă afișaj
• Can Bus: Citirea datelor aprofundate ale vehiculului, cum ar fi instrumentele de diagnosticare ale producătorului
• Afișarea vitezei: direct prin Can Bus sau calculată din viteză și rpm
• Ecran tactil: navigați prin pagini folosind gesturi intuitive de glisare
• Personalizare: Creați-vă propriile pagini, adăugați propriile imagini sau începeți animația
• Intrări suplimentare: Conectați până la 4 intrări analogice și un senzor de etanol direct la afișaj
• Comutare cană: Folosiți afișajul ca tastatură și trimiteți propriile mesaje cu cutie către autobuz
• Alarme personalizabile: Alarmele personalizabile pot fi ușor configurate și activate. De exemplu, primiți un mesaj mare de avertizare când temperatura gazelor de eșapament este peste 900 de grade
• Înregistrare: Înregistrați și salvați datele pe cardul SD intern pentru analize ulterioare.
• Contor de performanță: Măsurați-vă 0-100, 100-200 și 0-200 de ori cu contorul de performanță integrat fără niciun hardware suplimentar.
• DTC*: Citiți și ștergeți erorile unității de control al motorului, transmisiei, ABS și tracțiunii integrale
• Dimming*: display-ul dvs. se reduce automat odată cu panoul de instrumente

Configurați-vă propria pagină sau alegeți dintre mai multe vizualizări predefinite:

• Ecranul este livrat cu pagini de mostre predefinite
• Crearea de pagini proprii posibilă și dorită
• Posibil până la zece pagini
• 20 de tipuri diferite de widget (de exemplu, valoarea senzorului, indicatorul analogic, diagrama YT, bară de viteză, afișaj rotund, bară verticală/orizontală)
• Widgeturile pot fi scalate în dimensiune și poziționate folosind drag and drop
• Culorile widget-urilor complet ajustabile
• Până la 64 de widget-uri pe pagină

Cu CANchecked DSS vă puteți personaliza complet afișajul. Cu ajutorul vizualizatorului de jurnal integrat, puteți descărca și vizualiza fișiere de jurnal. În plus, este integrat un Can-Logger. Inima este Editorul TRI integrat cu care puteți ajusta senzorii (indiferent dacă sunt Can Bus sau interni): Atribuiți valori min-/max pentru avertismente și schimbați numele senzorilor.

Mulți clienți întreabă întotdeauna: Ce valori pot obține de la ECU-ul meu. Răspunsul este: TOATE.

Am realizat inginerie inversă a datelor pentru majoritatea motoarelor de aici și putem oferi date aprofundate. Afișajul nostru acceptă interogarea datelor Can Bus (UDS, TP2, protocoale specifice producătorului), precum și interogarea datelor prin K-Line (ISO 9141).

În mod implicit, afișajul dvs. este livrat cu fișiere TRI/TRX predefinite. În fișiere sunt definiți toți senzorii, care sunt interogați. Acestea sunt diferite de la motor la motor. Iată un extras din ceea ce este posibil:

Temperaturile:

• Temperatura de evacuare, temperatura lichidului de răcire, temperatura uleiului, temperatura admisiei, temperatura exterioară, temperatura benzinei, temperatura DSG.

Presiunile:

• Presiune de supraalimentare, presiune ambientală, pompa de prealimentare a presiunii combustibilului, presiunea reală/țintă a șinei.

Lambda/amestec

• Valoarea lambda, timpul de injectare, reglarea lambda pe termen scurt, reglarea lambda pe termen lung

Alte

• RPM, masa de aer, viteza vehiculului, unghiul de accelerație, unghiul total de aprindere, retragerea unghiului de aprindere per cilindru, sincronizarea N75 în %, tensiunea terminalului 30, cuplul, angrenajul, valorile specifice diesel

Dacă valorile lipsesc, acestea pot fi adăugate ulterior.

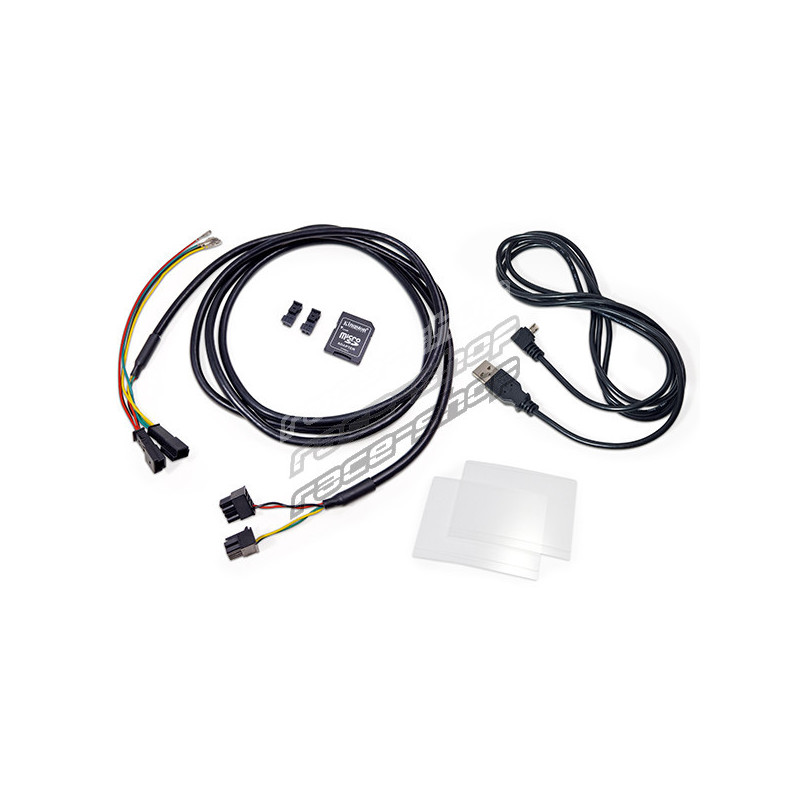

Inclus cu fiecare livrare

• Afișaj de date MFD28 Gen2 integrat în inserția de ventilație pentru vehicule LHD
• cablu de conectare specific vehiculului
• Ghid de pornire rapidă
• cablu de date USB
• Card SD (preinstalat pe ecran)
• Adaptor card SD
• Folie de afișare (pentru a preveni reflexiile)

Orice senzor poate fi conectat prin cele patru intrări analogice - acceptăm senzori liniari 0-5V, precum și NTC.
Senzorii noștri interni cu verificare CAN sunt stocați în mod implicit în fișierele TRI-/TRX și trebuie doar să fie conectați:

• AIN1: Senzor de temperatură (NTC01)
• AIN2: Traductor pentru senzorul de temperatură a gazelor de evacuare de tip K (TCC01)
• AIN3: Senzor de presiune 0-10 Bar (FLP01)
• AIN4: senzor de presiune de supraalimentare 0-5,5 bar absolut (BST01)

Pentru conexiune puteți folosi cablajul nostru pre-asamblat AIN.

Pe lângă senzorii analogici, puteți conecta și lumina noastră de schimbare externă cu opt LED-uri. Acesta poate clipi în diferite culori, iar limitele de viteză și culorile pot fi configurate direct pe afișaj.

Conectați senzorul de etanol direct la afișaj. Aveți nevoie de un rezistor pullup (10K) între 5V și semnal. Apoi puteți vizualiza și înregistra conținutul de etanol și temperatura direct pe afișaj.

Cu Math-Channels puteți calcula senzori între ei. User-Table vă oferă posibilitatea de a genera alți senzori cu hărți 2D sau 3D.

• CC24000 SLM08 - modul extern de comutare fulger
• CC22780 ANC04 - ham AIN cu patru căi
• CC22100 CBD08 - Hub de distribuție Can cu opt căi
• CC22902 NTC01 - senzor de temperatură pentru lichide 1/8 inci NPT
• CC22903 TCC01 - convertor de tip K 0-1250°C
• CC22901 FLP01 - Senzor de presiune 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Senzor de presiune 0-5,5 Bar absolut (80psi)

*nu este disponibil pe toate protocoalele
