Display CANchecked Jeep Wrangler JK LHD/RHD 52mm bezel for MFD15 with 52mm bezel

MFD15 Gen2 este echipat cu un ecran OLED, care oferă cea mai bună lizibilitate chiar și în lumina directă a soarelui. Acest kit este furnizat cu o lunetă specifică vehiculului și un kit de conectare. Acesta este operat cu ajutorul celor două butoane de pe placă frontală. De asemenea, puteți conecta butonul nostru rotativ opțional.

• Design compact: 52 mm în diametru și doar 12,5 mm adâncime
• LED montat pe placa frontală: LED-ul de pe partea din față a afișajului poate fi folosit ca lumină de schimbare și/sau ca LED de avertizare
• Can Bus: Suport pentru ECU Can Bus, propriile fluxuri Can și din 2008 pe OBD2 și valori profunde pentru mașini VAG
• WiFi: conectați-vă la telefonul smartphone sau la computer și configurați-l folosind aplicația noastră web
• Intrări suplimentare: conectați până la 6 senzori analogici la intrări sau conectați un senzor de etanol* direct la afișaj
• Alarme presetate: alarmele predefinite pot fi ușor activate și personalizate. De exemplu, primiți o alertă mare când temperatura gazelor de eșapament este peste 900 de grade.
• Personalizare: Folosiți propriul logo de pornire și schema de culori pentru a face din acesta MFD15 Gen2
• Înregistrare online*: Înregistrați-vă datele cu smartphone-ul sau PC-ul și salvați jurnalul pe dispozitiv pentru o analiză ulterioară
• Flex Fuel*: Vizualizați conținutul de etanol și temperatura pe afișaj
• Comutare cană*: Comutator poate comuta folosind butoanele de pe afișaj și transmite citirile de la intrările analogice la magistrala can

Alegeți până la opt pagini de vizualizări diferite și personalizați afișajul pentru a se potrivi cel mai bine dvs. și vehiculului dvs.:

• Indicator analogic
• Valoare dublă
• Indicator de viteză
• valori de 4 ori
• valori de 6 ori
• Bar + display dublu
• Display rotund
• Grafic cu bare (dublu transversal)
• Contor de performanță
• Diagramă cu bare (1-6 ori verticală)
• Valoare unică

Nou cu MFD15 Gen2 este accesul la dispozitiv prin WiFi. Deci, puteți configura MFD15 Gen2 prin smartphone sau PC.

Cu oDSS vă puteți seta complet afișajul, puteți înregistra valori (se cere licență), vă puteți încărca propria imagine de pornire și, de asemenea, actualizați afișajul.

O întrebare frecventă a clienților este: Ce valori pot solicita de la ECU. Răspunsul: TOATE - noul dvs. MFD15 Gen2 este compatibil cu ISO 11898-2 și SAE J2284.

Producătorii ECU înșiși determină ce valori sunt trimise prin interfața magistrală CAN. Aici documentația este importantă - eventual chiar sub forma unui fișier DBC care poate fi importat prin DSS-ul nostru. Desigur, în calitate de client, puteți accesa lista noastră extinsă de ECU-uri deja implementate. În total, în funcție de producător, pot fi interogați până la 64 de senzori.

Desigur, interogările OBD2 prin Can Bus (11 biți/29 biți) sunt și ele implementate. Sunt disponibile și protocoale specifice vehiculului, cum ar fi UDS sau TP2.

Sunt incluse implicit:
- OBD2 - 11 și 29 de biți
- Ecumaster - Clasic și Negru
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 și 3

Dacă ECU dorit nu este listat, puteți descărca sau solicita TRI/TRX corespunzător din baza noastră de date.

Pentru toate mașinile VAG din anul de fabricație 2008 (în cazuri individuale și mai vechi) oferim interogări aprofundate de date prin protocol. Valori precum temperatura uleiului, presiunea de supraalimentare, temperatura transmisiei, unghiul de aprindere selectiv al cilindrului, presiunea înaltă/joasă, acționarea wastegate și multe altele pot fi interogate și afișate.

LED-ul intern poate fi folosit ca lumină de schimbare, precum și ca LED de avertizare.

Ca lumină de schimbare, puteți aloca până la 8 culori diferite și limite de viteză, precum și viteza la care lumina de schimbare începe să clipească.

Când configurați ca LED de avertizare, puteți aloca o valoare minimă și maximă pentru fiecare senzor. Dacă senzorul este peste valoarea maximă sau sub valoarea minimă, LED-ul clipește în culoarea configurată anterior. Lumina schimbătorului este dezactivată în perioada de avertizare.

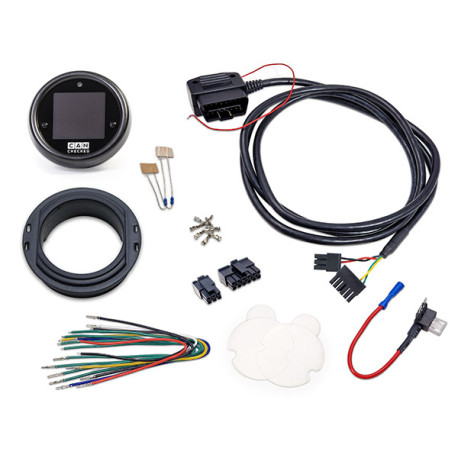

Inclus cu fiecare livrare:

• Afișaj de date MFD15 Gen2
• Luneta specifică vehiculului pentru vehicule LHD&RHD
• Cablu de conectare specific vehiculului
• Ghid de pornire rapidă
• Conector B (Molex cu 6 căi)
• Conector C (Molex cu 12 căi)
• Cabluri de conectare pre-asamblate de diferite culori (lungime: 20 cm, utilizare prevăzută: sursă de alimentare, Can Bus, intrări analogice, 5V, masă senzor)
• ace pentru a sertizat singur
• două rezistențe de 1K (ca tragerea senzorilor NTC)

Orice senzor poate fi conectat prin cele șase intrări analogice - acceptăm senzori liniari 0-5V, precum și NTC.

Curbele caracteristice ale sistemului nostru intern Senzorii CANchecked sunt stocați pe afișaj implicit din fabrică și funcționează plug and play:

• AIN1: Senzor de temperatură (NTC01)
• AIN2: traductor pentru sonda de temperatură a gazelor de eșapament tip K (TCC01)
• AIN3: Senzor de presiune 0-10 bar (FLP01)
• AIN4: senzor de presiune de supraalimentare 0-5,5 bar absolut (BST01)
• AIN5: nepreconfigurat
• AIN6: nepreconfigurat

Pentru conexiune puteți folosi hamul nostru AIN cu 4 căi pre-asamblat.

Dacă aveți licența corespunzătoare*, puteți conecta suplimentar un senzor de etanol direct la afișaj printr-un pin separat.

• CC22501 ETK01 - Buton rotativ extern cu cablu de conectare PnP 50 cm
• CC22100 CBD08 - Hub de distribuție Can cu opt căi
• CC22780 ANC04 - ham AIN cu patru căi
• CC22902 NTC01 - senzor de temperatură pentru lichide 1/8 inci NPT
• CC22903 TCC01 - traductor tip K 0-1250°C
• CC22901 FLP01 - Senzor de presiune 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Senzor de presiune 0-5,5 Bar absolut (80psi)

Înregistrare în timp real a MFD15 Gen2

Cu licența suplimentară „Live Logging”, afișajul dumneavoastră poate înregistra datele senzorilor în oDSS. Apoi puteți descărca jurnalul ca fișier pe smartphone sau pe computer.

Toți senzorii sunt înregistrați în jurnal (ATENTIE: pentru OBD și UDS doar cei afișați în prezent!). Selectați senzorii pe care doriți să îi afișați grafic.

Senzor de etanol Flex Fuel direct pe MFD15 Gen2

Cu licența suplimentară pentru senzorul de etanol, conectați senzorul direct la afișaj. Aveți nevoie de un rezistor pullup (10K) între 5V și semnal.
Acum puteți vedea conținutul de etanol, precum și temperatura combustibilului și, de asemenea, îl puteți înregistra.

Comutare poate și redirecționare AIN

Cu licența suplimentară pentru Comutare poate și redirecționare AIN, puteți utiliza tastele afișajului sau butonul rotativ pentru a comuta întrerupătoarele Can și aplica tensiunile de intrare ale intrărilor dumneavoastră analogice la Can Bus.
