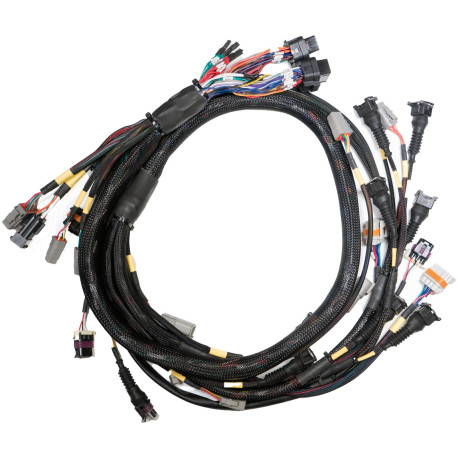

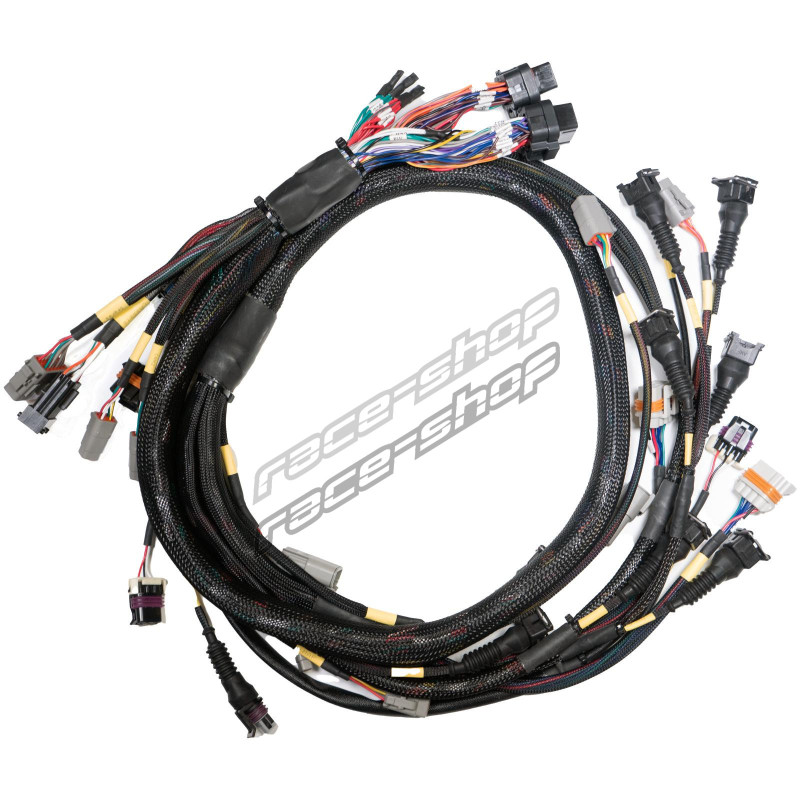

Link cablaj motor terminat GM LS GEN3/4

Cablajul de motor terminat pentru LS de la Link este o soluție construită la comandă, concepută pentru a conecta ECU-ul Link StormX sau XtremeX la motoarele Gen 3 LS1/LS6 sau Gen 4 LS2/LS3/LS7*. Fie că alimentați o aplicație de serie, finalizați un engine swap sau construiți o mașină de curse de top, oferă o bază curată și fiabilă pentru sistemul dumneavoastră de management al motorului.

Cablajul LS include conexiuni pentru tot ce aveți nevoie, inclusiv injectoare, bobine de inducție, control al clapetei de accelerație drive-by-wire și senzori CAN Lambda, plus douăsprezece conexiuni de rezervă pentru funcții specifice proiectului dumneavoastră.

Fiecare cablaj folosește conductor auto AVSS de la Link, ușor de lucrat, și culorile de cablare standard Link.

Înainte de expediere, fiecare cablaj este supus unor teste complete privind configurația corectă a pinilor, scurtcircuitele, rezistența îmbinărilor, rezistența izolației și altele, înainte de a vă fi livrat.

Cablajul de motor terminat pentru LS de la LinkECU folosește un singur cablaj de bază versatil, care poate fi adaptat motorului LS și aplicației dumneavoastră specifice cu o gamă de accesorii Link.

Modele compatibile

Gen 3 LS1/LS6

Gen 4 LS2/LS3/LS7*

Avertismente

*Note pentru utilizarea cu motoarele Gen 4

Va fi necesară o prelungire a cablajului senzorului de ax cu came pentru senzorul de ax cu came montat în față la LS Gen 4.

Este necesară o mică modificare a conectorului senzorului de arbore cotit. Consultați secțiunea "crank connector" din manualul de instalare pentru detalii.

Pentru majoritatea motoarelor Gen 4 vor fi necesare adaptoare de conector de injector la conector USCar. Verificați conectorul injectoarelor pentru confirmare. Folosiți Link PN 101-0287.

Pentru a suporta senzorii de detonație originali Gen 4 veți avea nevoie de cablajul adaptor pentru senzori de detonație Link LS Gen 4 (PN 101-0306).

Pentru a suporta senzorul MAP original Gen 4 veți avea nevoie de un cablaj adaptor Link LS MAP plus un cablaj prelungitor pentru senzor MAP Gen 3 la Gen 4 (alternativ, puteți folosi un senzor MAP Link, care este suportat direct de cablaj).

Dacă aveți nevoie de o cutie de siguranțe și releu, vă rugăm să achiziționați suplimentar 101-0310.

Conceput pentru a simplifica instalările LS, cablajul de motor terminat pentru LS de la LinkECU oferă:

Funcții de tuning ECU

• Suportă atât corpuri de clapetă de accelerație acționate prin cablu (folosind LS Stepper Adapter), cât și corpuri de clapetă Drive-by-Wire (folosind LS DBW Adapter).
• Dispune de un conector CAN DTM4 alimentat, compatibil cu accesoriile și cablurile CAN Link.
• Dispune de conectori de injector EV1/JPT care se conectează direct la injectoarele LS1 obișnuite.
• Sunt necesare adaptoare pentru motoarele de camionetă mai vechi cu conectori de injector Multilec, precum și pentru injectoarele USCAR/EV6 de tip LS3 mai noi (folosiți adaptorul de injector Link PN 101-0287).
• Suportă conectorul original al cablajului bobinelor cu 7 pini.
• Suportă senzorii MAP Link.
• Folosiți LS Map Adapter pentru a păstra senzorul MAP original Gen 3.
• Suportă alternatorul original F Body (ACDelco PN 335-1075).

Specificații

Material

• Cablaj auto AVSS
