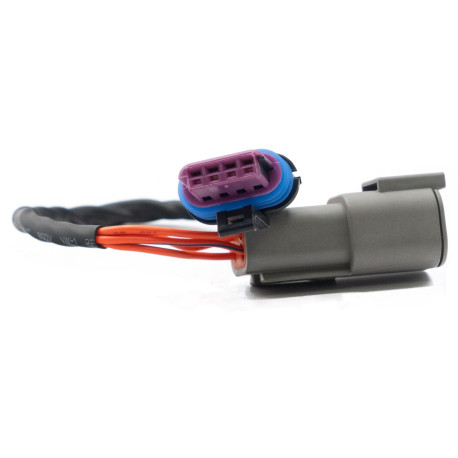

Link cablaj adaptor LS Stepper

Cablajul adaptor Link LS Stepper este un adaptor plug-and-play conceput pentru a conecta un motor pas cu pas GM LS de control al aerului la ralanti (IAC) la cablajul de motor terminat Link LS. Necesar pentru aplicațiile LS cu clapetă acționată prin cablu (drive-by-cable), se conectează direct la conectorul precablat pentru motorul pas cu pas de pe cablajul motorului, simplificând instalarea și eliminând necesitatea unor cablări suplimentare.

Modele compatibile

Motoare GM Gen 3 LS1 și LS6.

Motoare GM Gen 4 LS2, LS3 și LS7*.

Cablaj de motor terminat Link LS (PN 101-0300).

Corpuri de clapetă LS acționate prin cablu (drive-by-cable), cu motor pas cu pas IAC GM original.

*Motoarele Gen 4 pot necesita adaptoare de cablaj suplimentare, în funcție de configurația motorului. Consultați manualul cablajului LS.

Avertismente

Necesar la utilizarea cablajului de motor terminat Link LS cu un motor LS cu clapetă acționată prin cablu.

Nu este necesar pentru aplicațiile drive-by-wire. Folosiți în schimb cablajul adaptor LS DBW (101-0304).

Conceput exclusiv pentru utilizarea cu cablajul de motor terminat Link LS.

Specificații

Caracteristici principale

Cablajul adaptor Link LS Stepper are următoarele specificații:

• Instalare plug-and-play.
• Suportă motoarele pas cu pas IAC GM LS originale.
• Se conectează la conectorul precablat pentru adaptorul motorului pas cu pas de pe cablajul de motor Link LS (PN 101-0300).
• Interfațează cu Aux 5, Aux 6, Aux 7 și Aux 8.
• Conceput pentru aplicațiile LS cu clapetă acționată prin cablu (drive-by-cable).
• Fabricat în SUA.

Dimensiunile produsului

• 250mm(L)x25mm(W)x20mm(H)
• 9.84in(L)x0.98in(W)x0.79in(H)

Greutatea produsului

• 20 grame (0.71 uncii)

Conținutul pachetului

• Cablaj adaptor LS Stepper
