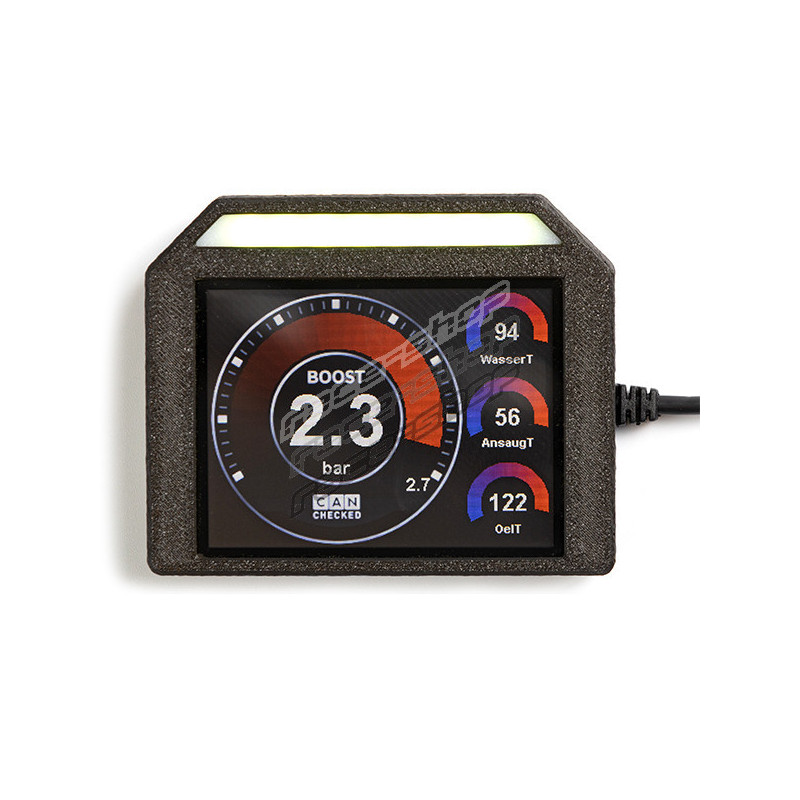

Display CANchecked MFD32S Gen2

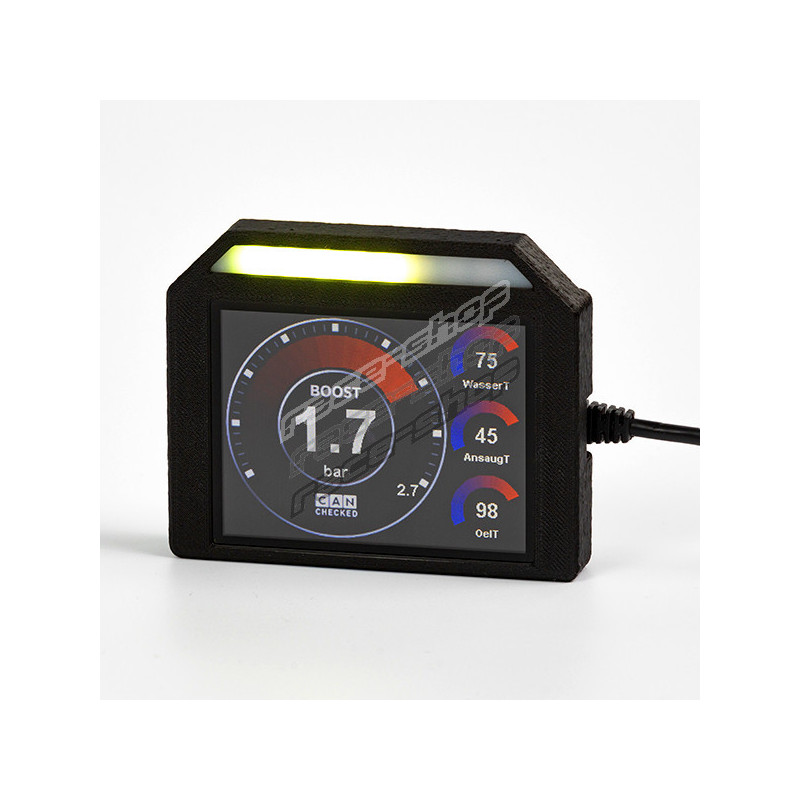

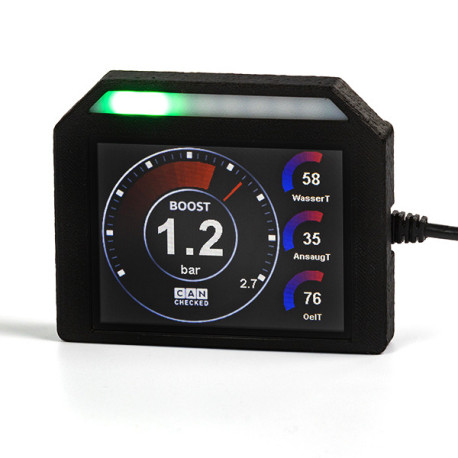

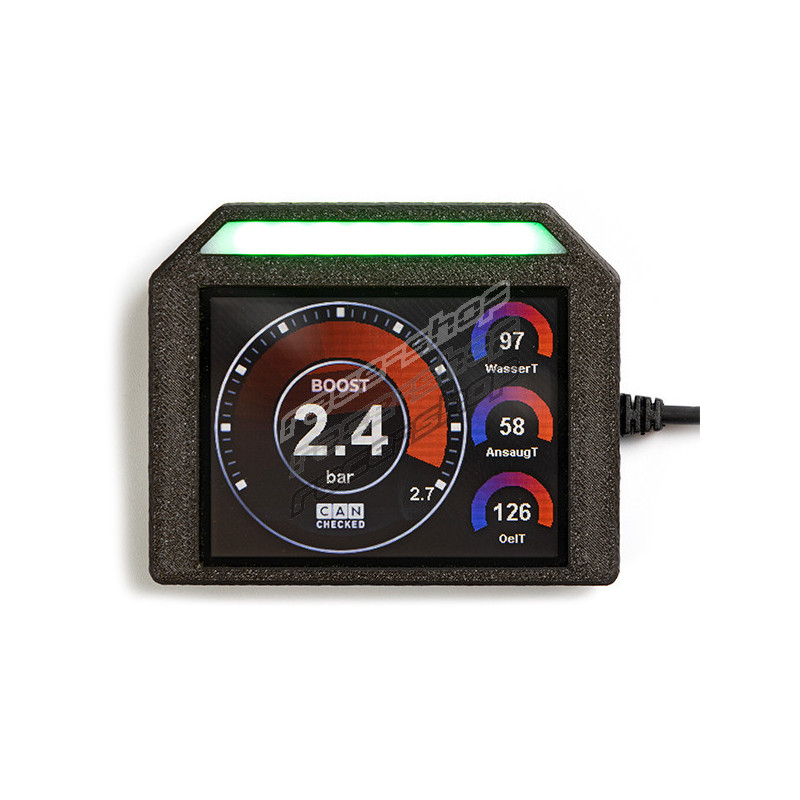

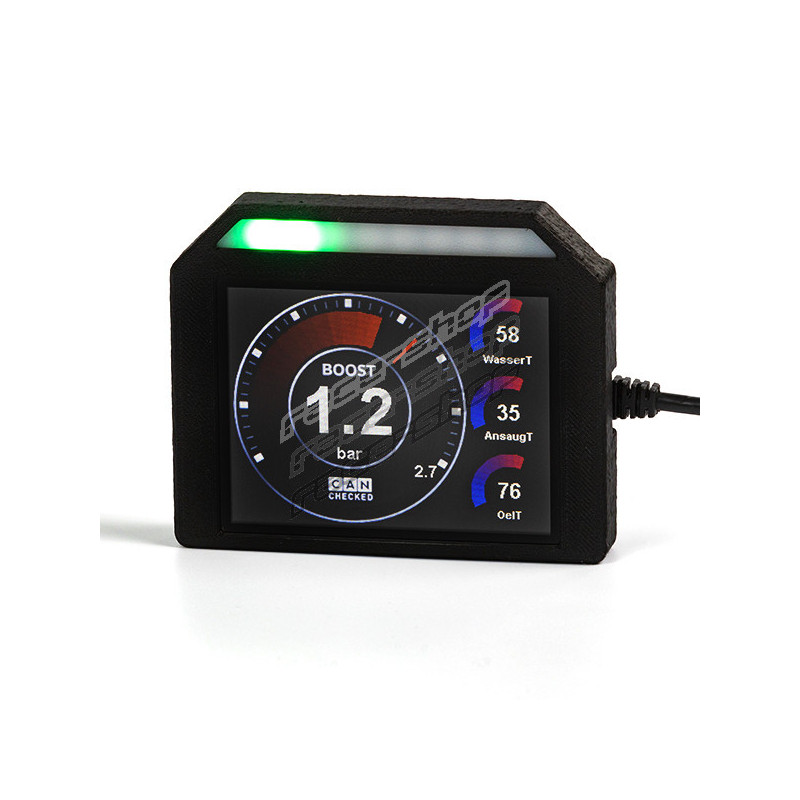

MFD32S Gen2 în versiunea universală se potrivește în orice vehicul și este un afișaj inteligent cu funcții pe care nu vrei să le ratezi. Carcasa ușoară din plastic impresionează prin aspectul său simetric și poate fi utilizată atât pe verticală, cât și pe orizontală. Diferența față de MFD32 este lumina de schimbare integrată cu opt LED-uri strălucitoare.

• Dimensiune compactă: Dimensiunile exterioare sunt 89,5 x 72,5 mm și adâncimea este de 19,5 mm (fără conector)
• Lumină de schimbare: culorile și pragurile de viteză ale luminii de schimbare integrată pot fi configurate liber
• Can Bus: Citirea datelor aprofundate ale vehiculului, cum ar fi instrumentele de diagnosticare ale producătorului
• Afișarea vitezei: direct prin Can Bus sau calculată din viteză și rpm
• Ecran tactil: navigați prin pagini folosind gesturi intuitive de glisare
• Personalizare: Creați-vă propriile pagini, adăugați propriile imagini sau începeți animația
• Intrări suplimentare: Conectați până la 4 intrări analogice și un senzor de etanol direct la afișaj
• Comutare cană: Folosiți afișajul ca tastatură și trimiteți propriile mesaje cu cutie către autobuz
• Alarme personalizabile: Alarmele personalizabile pot fi ușor configurate și activate. De exemplu, primiți un mesaj mare de avertizare când temperatura gazelor de eșapament este peste 900 de grade
• Înregistrare: Înregistrați și salvați datele pe cardul SD intern pentru analize ulterioare.
• Contor de performanță: Măsurați-vă 0-100, 100-200 și 0-200 de ori cu contorul de performanță integrat fără niciun hardware suplimentar.
• DTC*: Citiți și ștergeți erorile unității de control al motorului, transmisiei, ABS și tracțiunii integrale
• Dimming*: display-ul dvs. se reduce automat odată cu panoul de instrumente

Configurați-vă propria pagină sau alegeți dintre mai multe vizualizări predefinite:

• Ecranul este livrat cu pagini de mostre predefinite
• Crearea de pagini proprii posibilă și dorită
• Posibil până la zece pagini
• 20 de tipuri diferite de widget (de exemplu, valoarea senzorului, indicatorul analogic, diagrama YT, bară de viteză, afișaj rotund, bară verticală/orizontală)
• Widgeturile pot fi scalate în dimensiune și poziționate folosind drag and drop
• Culorile widget-urilor complet ajustabile
• Până la 64 de widget-uri pe pagină

Cu CANchecked DSS vă puteți personaliza complet afișajul. Cu vizualizatorul de jurnal integrat puteți descărca și vizualiza fișiere de jurnal. În plus, este integrat un Can-Logger. Inima este „TRI Editor” integrat cu care puteți regla senzorii (indiferent dacă Can Bus sau intern): Atribuiți valori min-/max pentru avertismente și schimbați numele senzorilor.

Mulți clienți întreabă mereu: „Ce valori pot obține de la ECU”. Răspunsul: „TOȚI”.

Am realizat inginerie inversă a datelor pentru majoritatea motoarelor de aici și putem oferi date aprofundate. Afișajul nostru acceptă interogarea datelor Can Bus (UDS, TP2, protocoale specifice producătorului), precum și interogarea datelor prin K-Line (ISO 9141).

În mod implicit, afișajul dvs. este livrat cu fișiere TRI/TRX predefinite. În fișiere sunt definiți toți senzorii, care sunt interogați. Acestea sunt diferite de la motor la motor. Iată un extras din ceea ce este posibil:

Temperaturile:

• Temperatura de evacuare, temperatura lichidului de răcire, temperatura uleiului, temperatura admisiei, temperatura exterioară, temperatura benzinei, temperatura DSG.

Presiunile:

• Presiune de supraalimentare, presiune ambientală, pompa de prealimentare a presiunii combustibilului, presiunea reală/țintă a șinei.

Lambda/amestec

• Valoarea lambda, timpul de injectare, reglarea lambda pe termen scurt, reglarea lambda pe termen lung

Alte

• RPM, masa de aer, viteza vehiculului, unghiul de accelerație, unghiul total de aprindere, retragerea unghiului de aprindere per cilindru, sincronizarea N75 în %, tensiunea terminalului 30, cuplul, angrenajul, valorile specifice diesel

Dacă valorile lipsesc, acestea pot fi adăugate ulterior.

Desigur, noul dvs. afișaj de date acceptă o gamă largă de unități de control programabile liber, cum ar fi

DTA Fast
Ecumaster
Emerald
Emtron
Haltech
Hondata
KMS van Kronenburg
LinkECU
MaxxECU
MBE
Megasquirt
Motec
Motorsport Electronics
Syvecs
Trijekt
VEMS

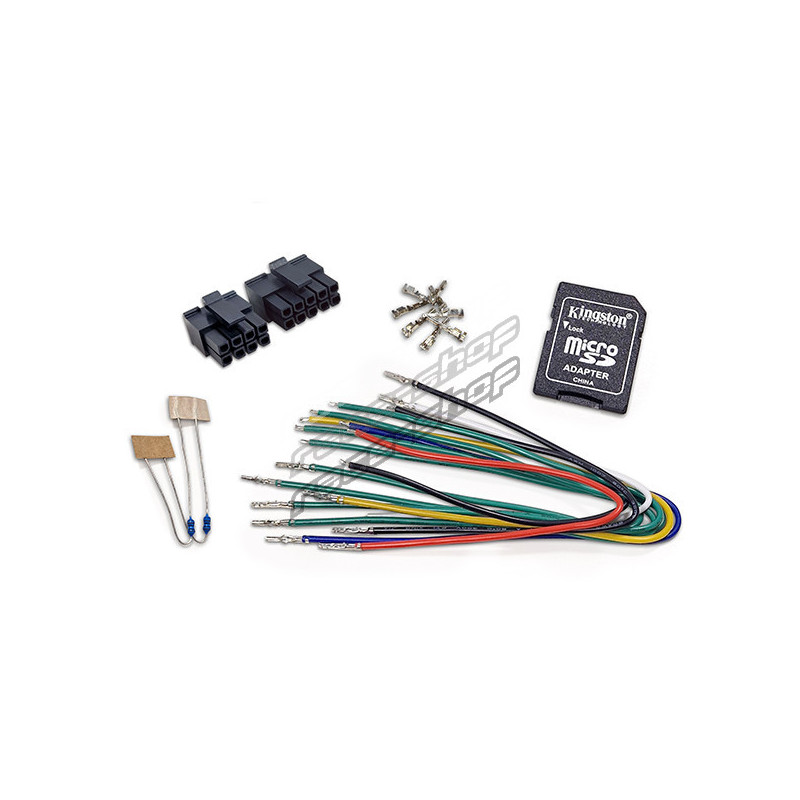

Cu fiecare livrare este inclus:

• Afișaj de date MFD32S Gen2 cu lumină de schimbare integrată

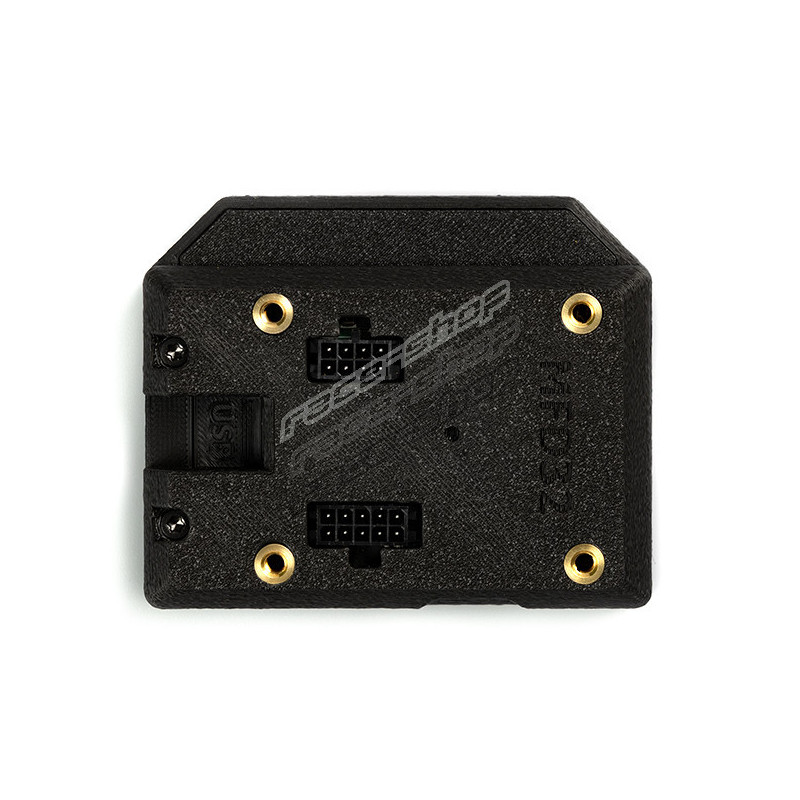

• Conector A (Molex cu 8 căi)
• Conector B (Molex cu 10 căi)
• Cabluri de conectare pre-asamblate de diferite culori (lungime: 20 cm, utilizare prevăzută: sursă de alimentare, Can Bus, intrări analogice, 5V, masă senzor)
• Știfturi pentru sertizare
• Două rezistențe de 1K (ca pull-up pentru conectarea senzorilor externi NTC)
• Ghid de pornire rapidă
• cablu de date USB
• Card SD (preinstalat pe afișaj)
• Adaptor card SD

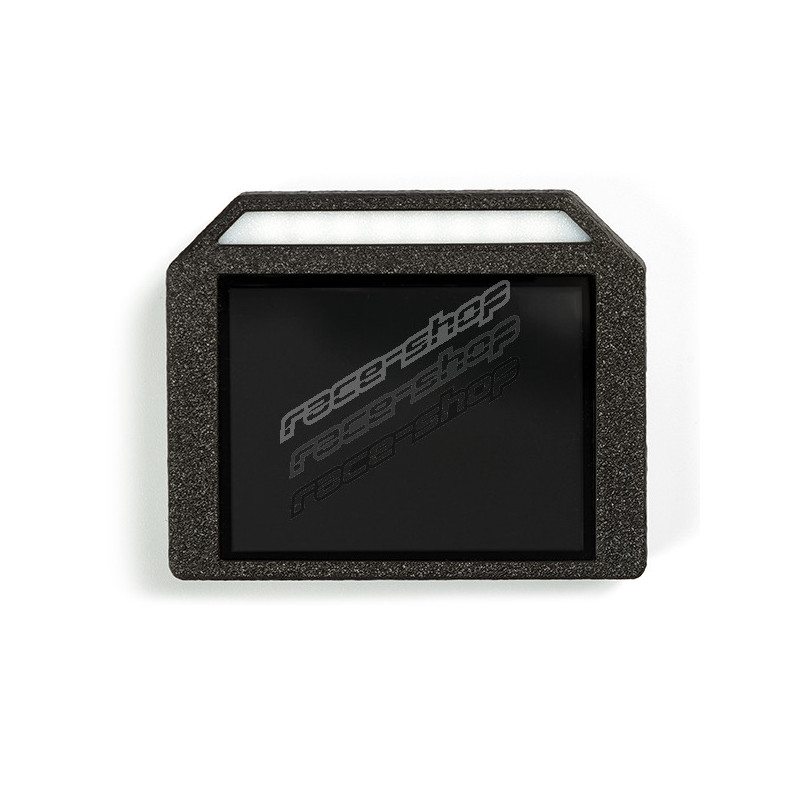

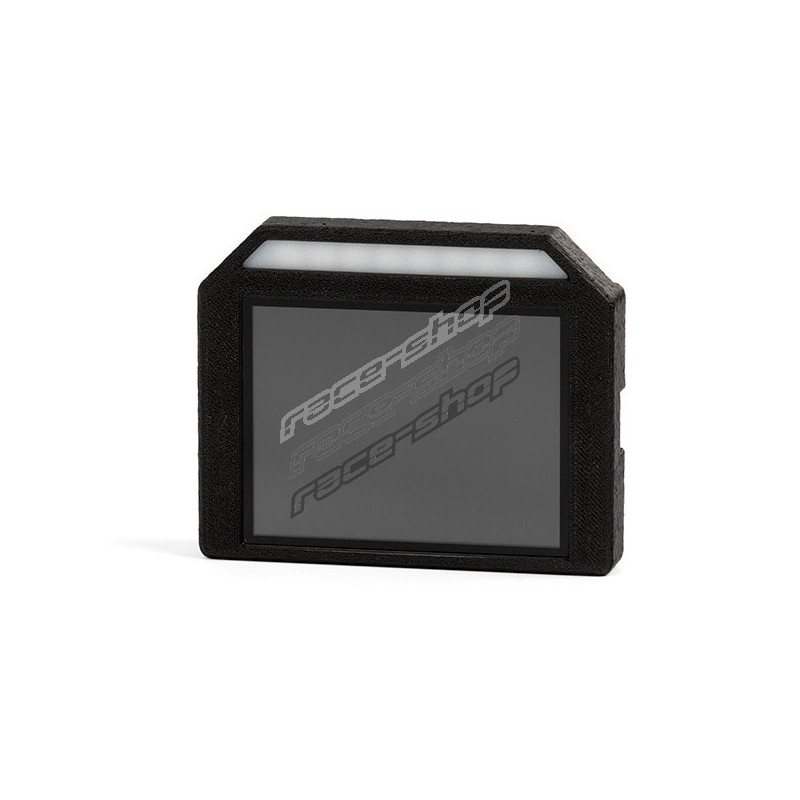

• Folie de afișare (pentru a preveni reflexiile)

Orice senzor poate fi conectat prin cele patru intrări analogice - acceptăm senzori liniari 0-5V, precum și NTC.
Senzorii noștri interni cu verificare CAN sunt stocați în mod implicit în fișierele TRI-/TRX și trebuie doar să fie conectați:

• AIN1: Senzor de temperatură (NTC01)
• AIN2: Traductor pentru senzorul de temperatură a gazelor de evacuare de tip K (TCC01)
• AIN3: Senzor de presiune 0-10 Bar (FLP01)
• AIN4: senzor de presiune de supraalimentare 0-5,5 bar absolut (BST01)

Pentru conexiune puteți folosi cablajul nostru pre-asamblat AIN.

Dacă lumina de schimbare integrată nu este suficientă pentru dvs., puteți conecta și lumina noastră de schimbare externă cu opt LED-uri. Poate clipi în diferite culori, iar limitele de viteză și culorile pot fi configurate direct pe afișaj.

Conectați senzorul de etanol direct la afișaj. Aveți nevoie de un rezistor pullup (10K) între 5V și semnal. Apoi puteți vizualiza și înregistra conținutul de etanol și temperatura direct pe afișaj.

Cu Math-Channels puteți calcula senzori între ei. User-Table vă oferă posibilitatea de a genera alți senzori cu hărți 2D sau 3D.

• CC10001 GPA32 - Ecartament de 52 mm sub adaptorul MFD32(S)
• CC24000 SLM08 - modul extern de comutare fulger
• CC22780 ANC04 - ham AIN cu patru căi
• CC22100 CBD08 - Hub de distribuție Can cu opt căi
• CC22902 NTC01 - Senzor de temperatura pentru lichide 1/8" NPT
• CC22903 TCC01 - convertor de tip K 0-1250°C
• CC22901 FLP01 - Senzor de presiune 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Senzor de presiune 0-5,5 Bar absolut (80psi)

*not available on all protocols
