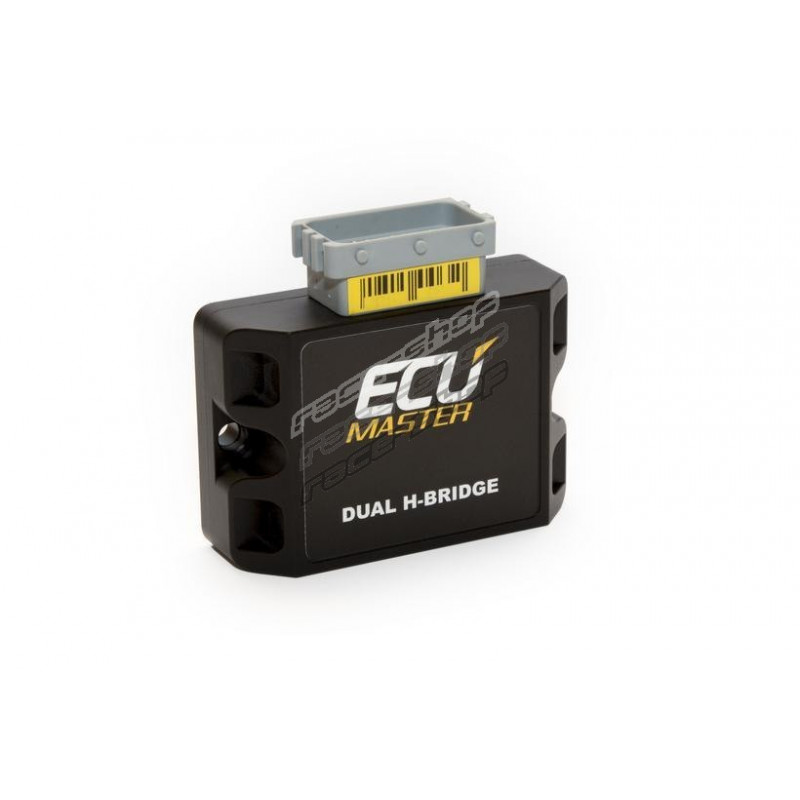

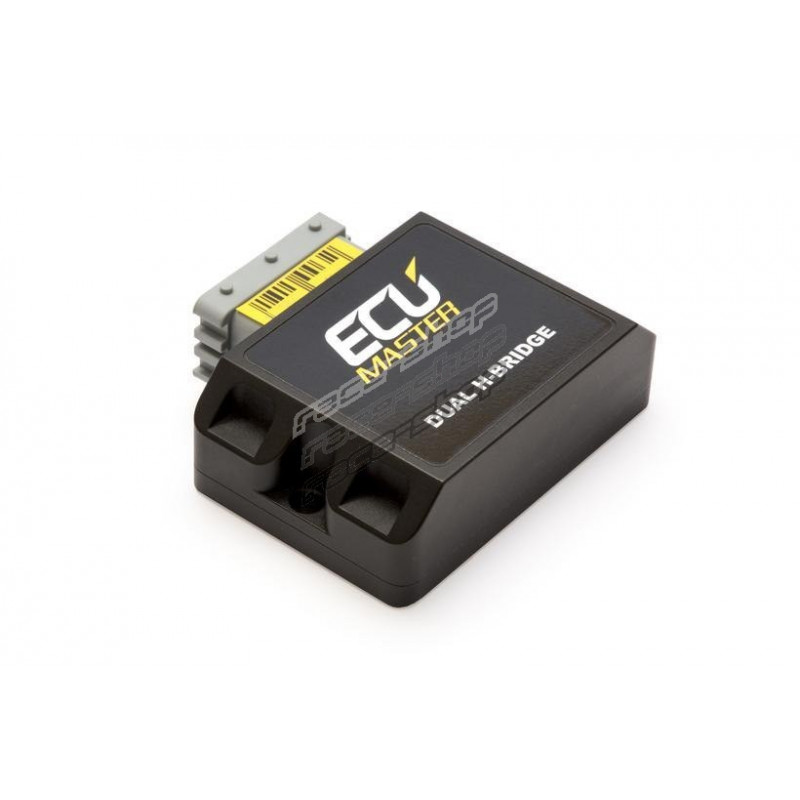

Modul Ecumaster Dual H-Bridge

Dispozitivul CAN H-Bridge conține două punți H independente cu protecție la supracurent și scurtcircuit, capabile de un curent continuu de 10 A și un curent de vârf de 30 A. Punțile H pot fi controlate folosind intrările dispozitivului sau mesajele de pe magistrala CAN.

• Faza de tensiune: 6V - 28V (instalații auto 12V și 24V)
• Curentul de ieșire: continuu 10A, vârf 30A
• 4 intrări analogice (0-5 V) / digitale (35 Hz - 200 Hz PWM)
• Iesire PWM: 12 biți 3,9 kHz

Dispozitivul CAN H-Bridge poate fi utilizat pentru a furniza o sursă de alimentare securizată de joasă tensiune (GND) sau de înaltă tensiune (VBat) independentă de fiecare dintre cele 4 ieșiri pentru controlul bidirecțional al motoarelor de curent continuu. Ieșirile de valoare joasă pot fi modulate prin PWM pe baza punții.

Cazurile tipice de utilizare sunt:

• Lunetele electrice
• Amplificator electronic de accelerație de curent ridicat

Dispozitivul dublu H-Bridge trebuie să fie programat prin intermediul interfeței CAN. Puteți utiliza ECUMaster USB to CAN, Kvaser sau Peak PCAN.

Ce este în cutie?

• Can H-Bridge Module
• 24 de conectori de poziție cu terminale
