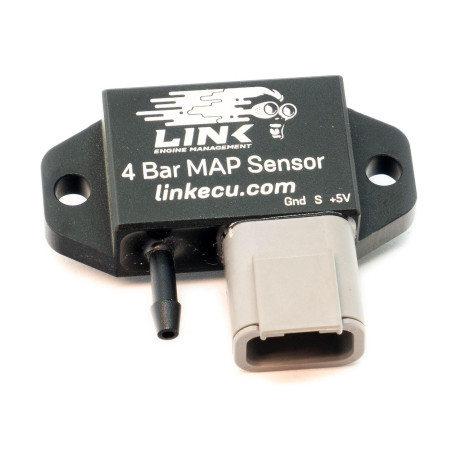

Link senzor MAP 4 Bar (MAP4)

Modele compatibile

Toate ECU-urile Link.

Alte ECU-uri aftermarket cu intrări analogice pentru senzor MAP.

Motoare turbo și cu compresor care funcționează cu o presiune de supraalimentare de până la 44 psi (3.0 bar).

Important

Montați senzorul mai sus decât punctul de conectare la galeria de admisie.

În PCLink, selectați "Link 4 Bar" ca tip de senzor MAP.

Nu este recomandat pentru motoare cu aspirație naturală (NA) sau pentru presiuni de supraalimentare mai mari de 3 bar / 44psi.

Specificații

Caracteristici principale

Senzorul MAP Link 4 Bar are următoarele specificații:

• Domeniu de presiune: 0-4 bar absolut.
• Măsurare a presiunii de înaltă rezoluție.
• Carcasă compactă din aluminiu.
• Racord cu ștuț pentru furtun de 4mm (3/16").
• Design de montare cu două șuruburi.
• Include kit conector Deutsch DTM cu 3 pini.
• Configurația pinilor marcată pe carcasa senzorului.
• Proiectat și fabricat de LinkECU.

Dimensiunile produsului

• 60mm(L)x50mm(W)x20mm(H)
• 2.36in(L)x1.97in(W)x0.79in(H)

Greutatea produsului

• 40 grame (1.41 uncii)

Parametri electrici

• Domeniu tensiune de funcționare: 4.75-5.25V
• Tensiune maximă de intrare: 5.25V
• Consum maxim de curent continuu: 10mA

Conținutul pachetului

• Senzor MAP 4 Bar
• Kit mufă Deutsch cu 3 căi

Denumire calibrare PCLink

• "Link 4 Bar"

Specificații de calibrare brute

• 0.5V = 45kPa, 4.5V = 375kPa

Conector

• Kit mufă Deutsch cu 3 căi (PN 101-0128)
