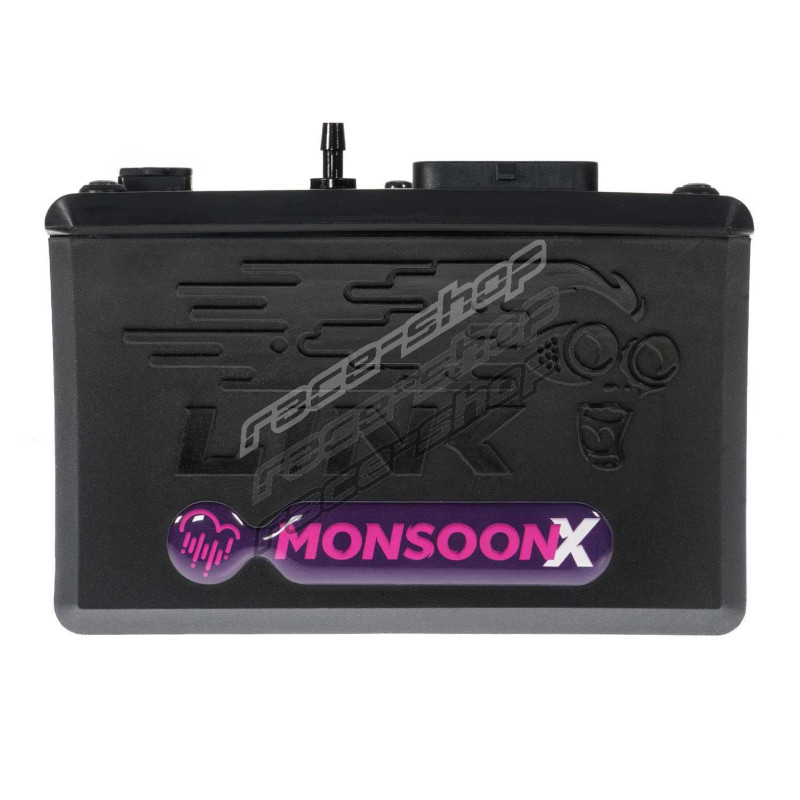

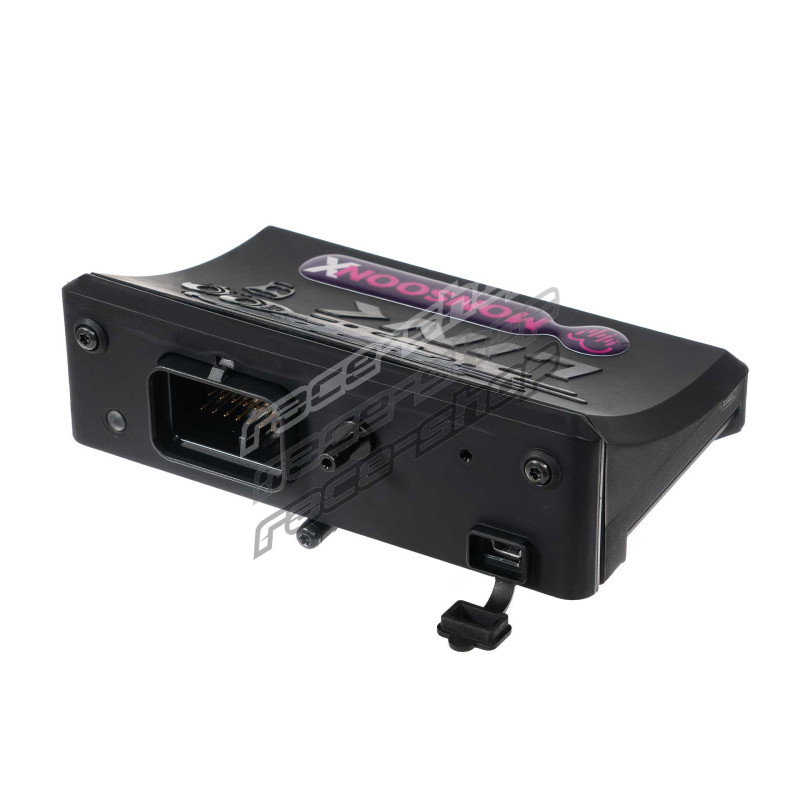

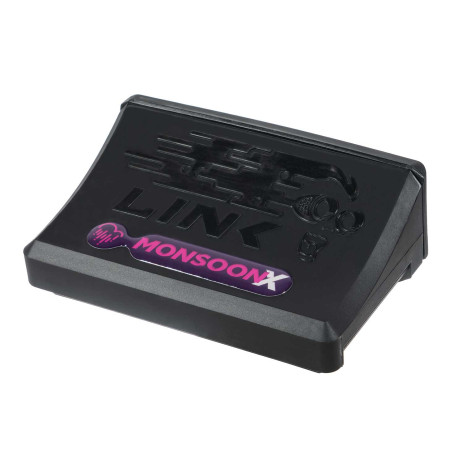

Link G4X MonsoonX ECU

Folosind aceeași arhitectură G4X câștigătoare de campionate ca restul gamei G4X, MonsoonX oferă aceeași experiență de tuning dovedită și aceeași fiabilitate în care au încredere pasionații și tunerii profesioniști din întreaga lume.

MonsoonX are același procesor, firmware, software și set standard de funcții G4X ca întreaga gamă G4X. Funcțiile includ CAN Bus, Flex Fuel, limitatoare flexibile de protecție a motorului, control prin tastatură CAN (CAN Keypad), control al presiunii de supraalimentare în buclă deschisă și închisă, control lambda dublu în buclă închisă, control VVT, osciloscop de semnal trigger integrat, compatibilitate cu displayuri aftermarket și 512MB de memorie integrată pentru înregistrarea datelor. Dispune, de asemenea, de un senzor MAP integrat.

Pornind de la capacitățile AtomX, MonsoonX adaugă ieșiri auxiliare, intrări digitale și intrări analogice suplimentare, alături de funcții avansate de tuning și motorsport. În funcție de cerințele dumneavoastră de I/O, funcții precum Launch Control, Anti-Lag, control al schimbării treptelor, control al schimbării treptelor cu padele și control VVT permit configurarea ECU-ului conform cerințelor specifice ale proiectului dumneavoastră.

MonsoonX este soluția ideală pentru motoarele cu aspirație naturală și turbo care necesită unele funcții avansate de tuning și motorsport, fără a fi nevoie să treceți la unul dintre ECU-urile Link de nivel superior.

Notă: MonsoonX poate rula oricare dintre funcțiile de mai sus, dar nu le poate rula pe toate simultan. Numărul de funcții pe care le puteți utiliza depinde de câte dintre intrările și ieșirile limitate necesită fiecare funcție.

Modele compatibile

MonsoonX poate controla până la 2 rotoare sau 4 cilindri, cu injecție secvențială și aprindere directă.

MonsoonX combină toate funcțiile G4X standard cu o selecție de funcții avansate de tuning și motorsport, inclusiv:

Funcții ECU

• Senzor MAP integrat
• 8 blocuri matematice personalizate cu 30 de caractere
• Flex Fuel
• Osciloscop de semnal trigger
• Limitatoare flexibile de protecție a motorului
• Control prin tastatură CAN (CAN Keypad)
• Control VVT
• Control al presiunii de supraalimentare în buclă deschisă
• Control al presiunii de supraalimentare în buclă închisă
• Control integrat al sondei lambda
• Control lambda dublu în buclă închisă
• Compatibil cu toate bordurile aftermarket de top prin flux CAN sau serial.
• 512 megaocteți de memorie internă pentru înregistrarea datelor

Funcții motorsport

• Launch Control
• Anti-Lag
• Control al schimbării treptelor
• Control al schimbării treptelor cu padele
• Notă: MonsoonX poate rula oricare dintre funcțiile de mai sus, dar nu le poate rula pe toate simultan. Numărul de funcții pe care le puteți utiliza depinde de câte dintre intrările și ieșirile limitate necesită fiecare funcție.

Specificații

MonsoonX combină toate specificațiile de bază ale AtomX cu I/O suplimentare, inclusiv:

Ieșiri

• 4 drivere de injecție
• 4 drivere de aprindere
• 6 ieșiri auxiliare
• Alimentare senzori +5V
• Driverele de injecție/aprindere neutilizate pot fi folosite ca ieșiri auxiliare

Intrări

• 4 intrări digitale
• 2 intrări de temperatură
• 4 intrări analogice
• 2 intrări trigger
• 1 intrare pentru senzor de detonație
• Intrările de temperatură și analogice neutilizate pot fi folosite ca intrări digitale

Comunicații

• 1 canal CAN Bus
• Conexiune de tuning Mini-B USB

Înregistrarea datelor

• 512MB memorie integrată pentru înregistrare
• Rată totală maximă de înregistrare 100kHz
• 250 de canale de înregistrare

Dimensiunile produsului

• 95mm(L) x 130mm(W) x 45mm(H)
• 3.74in(L) x 5.12in(W) x 1.77in(H)

Greutatea produsului

• 220 grame (7.76 uncii)

Material

• Carcasă din nailon armat cu fibră de sticlă

Parametri electrici

• Domeniu tensiune de funcționare: 6.5-24V
• Tensiune maximă de intrare: 36V
• Consum maxim de curent continuu: 3A
• Curent de funcționare: 200mA

Diverse

• Standard de fabricație ISO 13485
• Domeniu temperatură ambiantă -30 - 90°C

Conținutul pachetului

• ECU MonsoonX G4X
• Ghid de pornire rapidă
• Suport de montare
• Cablu de tuning USB
• Autocolante LinkECU

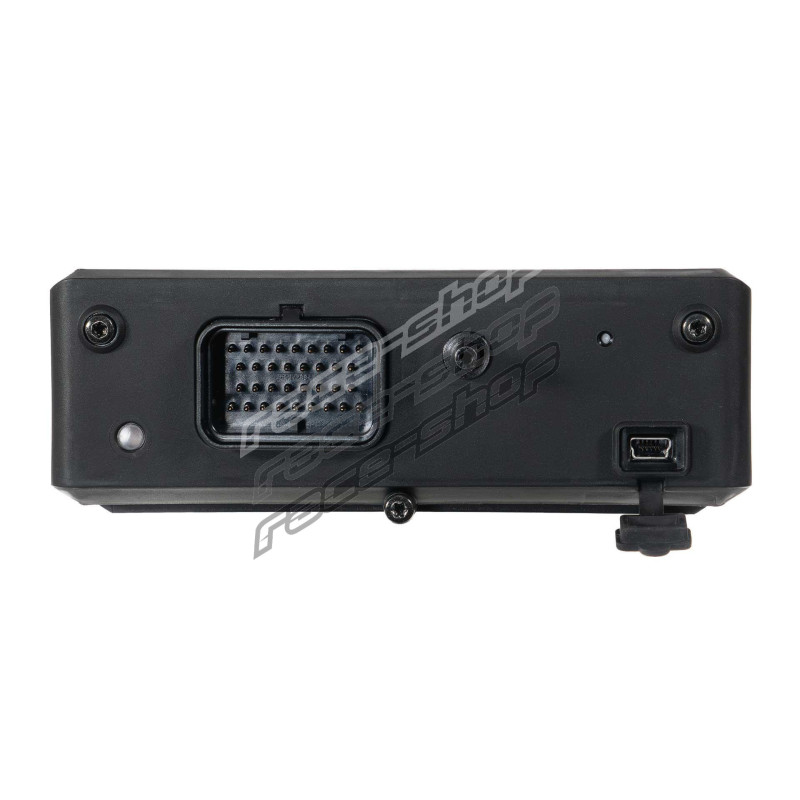

Conector

• Superseal 4 rânduri 34 poziții
• Număr piesă 4-1437290-0
