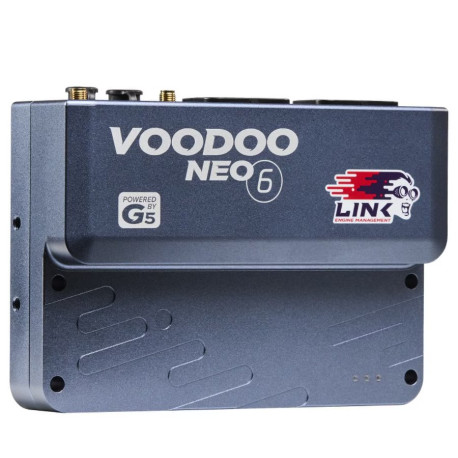

Link G5 Voodoo Neo 6

Noua generație de management al motorului pentru mult mai multe motoare.

8 cilindri cu injecție în poartă sau directă și aprindere directă,

6 cilindri cu injecție etajată directă/în poartă și aprindere directă

Unitățile de procesare G5 Voodoo sunt alegerea perfectă pentru motorsportul de nivel profesionist.

G5 Voodoo Neo 6 funcționează pe o varietate de vehicule. Vă rugăm să contactați un distribuitor LinkECU sau asistența tehnică pentru recomandări privind proiectul dumneavoastră specific.

În cutie:

• ECU G5 Voodoo Neo 6
• Cablu de conexiune USB-C
• Antenă WiFi
• Antenă GPS de 4m (montare magnetică sau adezivă)
• Capace de protecție la praf USB-C și SMA
• Ghid de pornire rapidă (A5)
• Tabel I/O pentru instalator (A3)
• Autocolante Link
• Nou modul de comunicații: viteze de descărcare a fișierelor de log de până la 10x mai mari, de la minute la secunde, și WiFi și GPS îmbunătățite
• Ethernet integrat
• 1GB memorie integrată pentru înregistrare în unitatea de stocare a datelor
• 1 controler de bandă largă integrat
• Carcasă CNC, etanșă
• 68 de pini în total (conectori superseal Link A și B cu 34 de pini)
• Suport K-line
• Nou conector CAN WEIPU, care furnizează alimentare pentru CAN-bus.

I/O extrem de personalizabile, folosind 2 tipuri de pini multifuncționali:

• Pini ADIO și pini injector/intrare digitală. Acești pini pot funcționa ca intrări sau ieșiri.
• Acum se poate alimenta prin cablul USB, ceea ce face actualizările de firmware și configurarea reglajului inițial foarte simple la PC.
• Funcționează cu același software PC Link foarte apreciat ca G4X, deci nu trebuie să învățați un nou pachet software. Puteți deschide atât fișierele de log și hărțile G4X, cât și G5 în același software (harta G4X poate fi încărcată și într-un G5 Voodoo Pro)
• Mai multe opțiuni de montare ca oricând, cu găuri de trecere și găuri filetate de montare pe lateral și dedesubt.
• Toate modelele NEO sunt capabile de injecție directă, inclusiv injecție etajată port-DI la NEO 4 și 6.

Necesită kiturile de conectori “A” & “B” (nu sunt furnizate).

Specificații

Intrări/ieșiri

Controlează până la 8 cilindri cu injecție în poartă sau directă și aprindere directă, sau 6 cilindri cu injecție etajată directă/în poartă, datorită:

• 12 pini de injector
• 8 pini de aprindere
• 6 pini de ieșire auxiliară
• (4 pini de injector sunt partajați cu 4 pini DI. Fiecare pin poate fi folosit fie pentru injecție, fie pentru DI, nu pentru ambele în același timp.)
• 6 pini ADIO
• I/O extrem de personalizabile, folosind 2 tipuri de pini multifuncționali: pini ADIO și pini injector/intrare digitală. Acești pini pot funcționa ca intrări sau ieșiri.
• ADIO sunt un tip unic de pin. ADIO poate funcționa ca ieșire auxiliară (comutată sau PWM), ca intrare analogică sau ca intrare digitală, dar nu poate citi PWM/frecvență.
• Neo 6 are pini Inj/DI, care sunt folosiți fie ca pin de injector, fie ca Aux sau ca pin de intrare digitală. Aceștia pot citi PWM/frecvență.
• Orice pini de injector/aprindere neutilizați pot fi folosiți ca pini auxiliari.
• Toți pinii de aprindere și auxiliari sunt protejați împotriva alimentării inverse.
• 3 intrări analogice
• 10 intrări digitale
• 4 intrări de temperatură
• 2 intrări pentru senzori de detonație
• 2 intrări trigger
• 1 x controler de sondă lambda de bandă largă
• Control e-throttle cu punte H dublă
• Pin dedicat pentru contactul de aprindere
• Alimentare senzori 5v
• CAN 1 prin conector Weipu. Conectorul CAN furnizează acum alimentare și masă.

Comunicații

• USB-C (cablu inclus)
• Alimentare prin USB
• WiFi: conectare directă la ECU prin punctul de acces Wifi integrat sau adăugarea acestuia într-o rețea existentă (antenă inclusă)
• CAN: noul conector WEIPU furnizează alimentare pentru dispozitivele CAN
• Ethernet: Ethernet integrat, care poate funcționa ca USB. Adaugă și posibilitatea de conectare la ECU printr-o rețea.
• GPS: funcțional când antena GPS este conectată (antenă inclusă)

Înregistrarea datelor

• Capacitate de înregistrare 1gb
• Înregistrare prin WiFi
• Rată totală maximă de înregistrare 100kHz
• 250 de canale de înregistrare

Dimensiuni & greutate

• Lungime: 107mm (4.21 inci)
• Lățime: 158mm (6.22 inci)
• Înălțime laterală maximă: 45mm (1.77 inci)
• Greutate: 730grame (25.75 uncii)

Montare

• 4x găuri filetate M5 pe lateral pentru montarea cu suport
• 4x găuri filetate M5 dedesubt pentru o montare ordonată
• 4 x găuri de trecere nefiletate de 5.5mm pentru montare prin trecere (concepute pentru utilizarea cu șuruburi M5)

Conectori

Conector A

• Link kit pini A
• TE Superseal 1.0

Conector B

• Link kit pini B
• TE Superseal 1.0

Wi-Fi

• Antenă Wi-Fi
• RP-SMA (polaritate inversă)

GPS

• SMA

USB

• USB Type-C

Ethernet

• WEiPU SF810B/P8

CAN1

• WEiPU SF610B/P4
