Link cablaj B scurt (0LB)

Cablaj preasamblat de înaltă calitate pentru instalații personalizate cu ECU-uri Link wire-in compatibile. Cunoscut și sub denumirea de fascicul de cabluri sau flying lead, este terminat cu un conector SUPERSEAL 1.0 la un capăt și neterminat la celălalt. Cablajul Link B de 0.4m oferă un punct de pornire convenabil și avantajos pentru o instalare profesională a ECU-ului, fără timpul, sculele și costurile necesare pentru a termina singur conectorul ECU.

Ideal pentru cablaje intermediare (patch harness) și adaptoare. Lungimea de 0.4m face ca acest cablaj să fie deosebit de potrivit pentru cablaje intermediare, conversii de ECU, adaptoare și alte aplicații în care nu este necesar un cablaj cu capete libere de lungime completă.

Deși este conceput pentru ECU-uri Link wire-in compatibile, acest cablaj nu se limitează la aplicațiile cu ECU Link. Poate fi utilizat și pentru proiecte de cablare personalizate care necesită același conector TE Connectivity SUPERSEAL 1.0 și o configurație compatibilă a pinilor.

Rețineți: ECU-urile Link Wire-in care folosesc doi conectori ECU necesită atât un cablaj A, cât și un cablaj B. Cablajul A de 0.4 se vinde separat (PN 101-0002).

Modele compatibile

Link G4X Storm (este necesar și cablajul A)

Link G4X și G4+ Fury (este necesar și cablajul A)

Link G4X, G4+ și G4 Xtreme (este necesar și cablajul A)

Link G4+ Thunder (Notă: pot fi necesare și cablajul A și kiturile de conectori C și D)

Link G4+ Storm Black (este necesar și cablajul A) - Notă: cablajul B nu este necesar pentru modelele mai vechi G4 sau G4+ Storm Silver sau Blue

Vipec V88 (este necesar și cablajul A)

Vipec i88 (este necesar și cablajul A)

Avertismente

Nu se potrivește pentru Atom G4 mai vechi (anterioare G4+).

Acest cablaj este disponibil și în lungimi de 2.5m și 5m.

Toate firele au codul de culori conform manualelor Link Wire-In. Toate pozițiile sunt populate.

Specificații

Cablajele Link folosesc conductor de 0.75mm2 pentru cele 2 fire roșii (pinii A5 & B5) și cele 4 mase de putere negre (A25,A34,B25,B34). Toate celelalte fire sunt de 0.5mm2.

Dimensiunile produsului

• 400mm(L)x40mm(W)x30mm(H)
• 15.75in(L)x1.57in(W)x1.18in(H)

Greutatea produsului

• 140 grame (4.94 uncii)

Parametri electrici

• Domeniu tensiune de funcționare: 0-24V
• Tensiune maximă de intrare: 60V
• Consum maxim de curent continuu: 5A & 14A
• Secțiuni de conductor: 20AWG/0.5mm2 & 19AWG/0.75mm2

Conținutul pachetului

• Cablaj B, cablu de 400mm

Conector

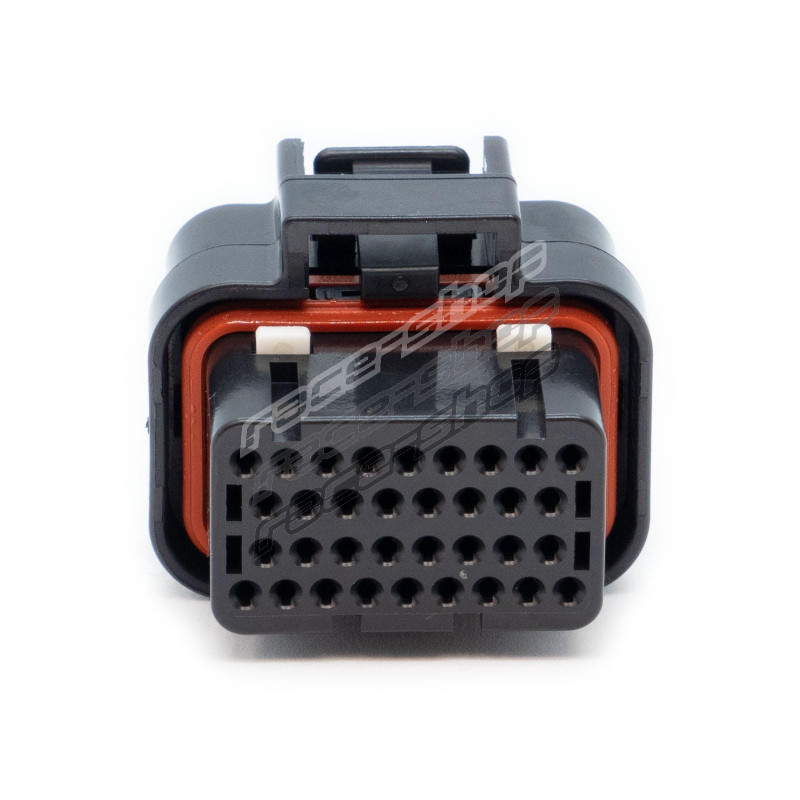

• Link A SUPERSEAL 1.0
