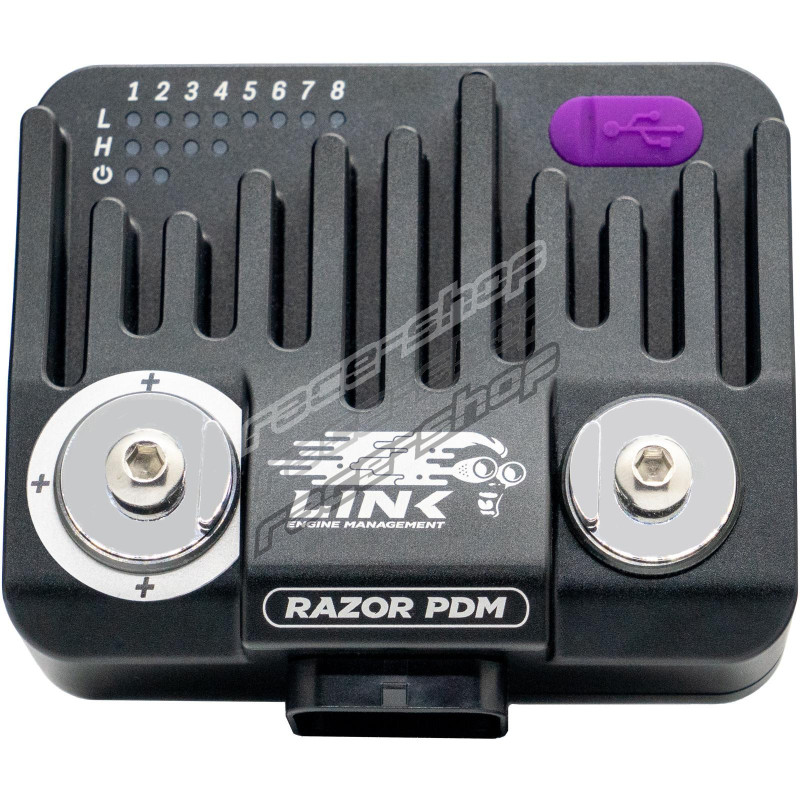

Link Razor PDM

Lăsați în urmă bătăile de cap și frustrările siguranțelor și releelor depășite, trecând la Razor PDM de la Link. În locul resetărilor și înlocuirilor manuale, bucurați-vă de un management electric mai inteligent, mai ordonat și mai fiabil.

Razor PDM (modul de distribuție a energiei) este un computer programabil care gestionează inteligent alimentarea componentelor precum lumini, ventilatoare sau pompe de combustibil, procesând semnalele de intrare de la ECU-uri, tastaturi CAN, comutatoare sau senzori.

Razor PDM monitorizează continuu consumul de curent și starea circuitelor, efectuând ajustări automate în timp real și remediind problemele în timp real, pentru a elimina deteriorările și defecțiunile.

Proiectate cu gândul la flexibilitate, mai multe unități Razor PDM pot fi conectate prin CAN pentru a oferi exact numărul de intrări și ieșiri necesar. Dimensiunile compacte permit amplasarea lor aproape de dispozitivele pe care le controlează, reducând lungimea cablurilor, căderea de tensiune, costurile și complexitatea instalării.

Razor PDM sunt ideale pentru proiectele care doresc înlocuirea siguranțelor și releelor tradiționale cu un management inteligent al energiei, o complexitate redusă a cablajului și o fiabilitate electrică mai mare.

Modele compatibile

Razor PDM poate controla până la 4 ieșiri de putere mare și 8 pini ADIO universali.

Avertismente

PDM-urile se încălzesc la sarcini mari.

Razor PDM (modul de distribuție a energiei) este un computer programabil și include următoarele funcții:

Funcții PDM

• Poate fi utilizat împreună cu un ECU Link sau ca dispozitiv complet independent.
• Protecție configurabilă la supracurent și scurtcircuit, cu parametri reglabili de declanșare și de siguranță resetabilă.
• Strategii de control flexibile și puternice, inclusiv control PID de uz general, funcții matematice, expresii logice și funcții pentru tastatura CAN.
• Control flexibil prin tastatura CAN, permițând butoanelor să comande ieșirile Razor PDM, funcțiile ECU-ului Link sau ambele (G5, G4X și G4+ cu unele limitări).
• Înregistrarea datelor prin CAN sau USB pentru diagnosticare, analiză și depanare, ajutându-vă să găsiți problemele mai rapid.
• Mai multe unități Razor PDM pot fi conectate ușor prin CAN pentru mai multe I/O.
• Configurare prin USB cu pachetul software avansat gratuit de la Link, PDM Link.

Specificații

Faceți clic pentru PDM Knowledge Base, care include fișa de specificații și manualul de utilizare.

Razor PDM (modul de distribuție a energiei) este un computer programabil cu următoarele specificații:

Intrări și ieșiri

• Ieșiri de putere mare: patru de 25A continuu (vârf sigur 80A), configurabile ca high side, low side, PWM sau în pereche pentru control în punte H.
• ADIO universale: opt pini analogici/digitali de intrare/ieșire (ADIO), configurabili ca intrări analogice sau digitale/comutate, ori ca ieșiri high-side de până la 8A fiecare. Patru pini ADIO suportă ieșire PWM, iar ceilalți patru suportă intrări PWM, de frecvență, de factor de umplere și de viteză.
• Rezistoare pull-up controlate software: 4K7 la 5V.
• Capacitate de curent: până la 100A continuu pe ieșiri cumulat, cu curent de vârf nerepetitiv de 160A.
• Extindere: mai multe PDM-uri pot fi conectate ușor prin CAN pentru a vă oferi mai multe I/O. Natura compactă a Razor PDM vă permite să amplasați fiecare PDM cât mai aproape de consumator.

Comunicații

• 1 canal CAN bus
• 1 USB Type-C pentru configurare prin software-ul PDM Link

Dimensiunile produsului

• 103.6mm(L) x 93.4mm(W) x 43.2mm(H)
• 4.08in(L) x 3.68in(W) x 1.70in(H)

Greutatea produsului

• 475 grame (16.76 uncii)

Material

• Carcasă din aluminiu prelucrat CNC, complet etanșă

Parametri electrici

• Domeniu tensiune de funcționare: 6-24V
• Tensiune maximă de intrare: 27V
• Consum maxim de curent continuu: 140A

Diverse

• Rezistent la apă, temperatură de funcționare -40 până la +80 °C

Conținutul pachetului

• Link Razor PDM
• Ghid de pornire rapidă
• Placă de montare și șuruburi
• Kit mufă și pini Superseal C
• Cablu de conexiune USB-C
• Manșon izolator pentru borna pozitivă
• 2 x papuci inelari pentru curent mare și șuruburi
